| Management- System Handbuch | VA = Verfahrensanweisung |  |
|||
| ✔ | AA = Arbeitsanweisung | ||||
| FB = Formblatt | |||||
| PA = Prüfanweisung | |||||
| Titel: Montageanleitung für Clifter Typ 7030.01 | Nr.: HACA 4.2-AA-76 | ||||
| 1. Zweck / Ziel: |
| Sichere und fehlerfreie Montage des Clifter |
| 2. Geltungsbereich: |
| WZB Montage Clifter |
| 3. Beschreibung der Inhalte: |
| • Kurzbeschreibung der Montage des Clifter |
| 4. Mitgeltende Dokumente und Unterlagen: |
| • Zeichnung 435.20.001.(x) • Zeichnung 435.20.066.(x) • Zeichnung 435.20.074.(x) • Zeichnung 435.20.071.(x) • Zeichnung 435.20.065.(x) • 4.2-PA-27 Endabnahmeprüfung für Clifter Typ 7030.01 • 4.1-AA-01 Bearbeitung von Retouren, Reparaturen, Rekl. • 4.2-FB-09 Erstabnahmen, Rekla.,Rep., und Retouren. • 4.2-AA-20 Werkerselbstprüfung • 4.2-PA-29 Reparaturaufnahme für Fallschutzläufer und Clifter |

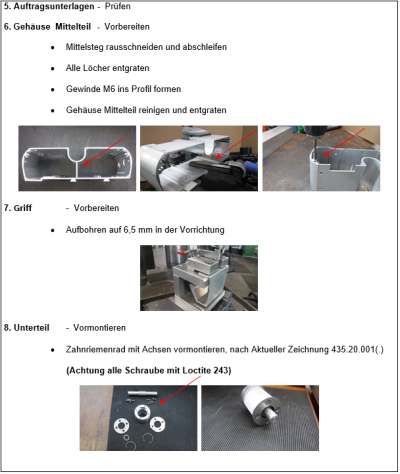

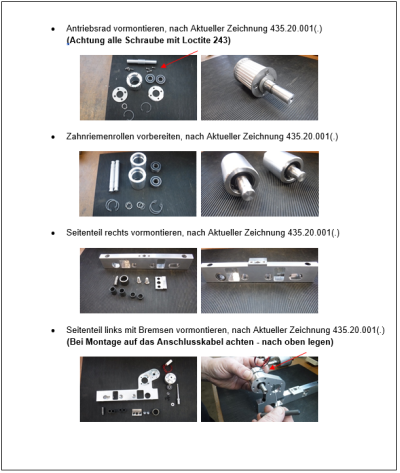

| 5. Ablauf: 5. Auftragsunterlagen - Prüfen 6. Gehäuse Mittelteil - Vorbereiten • Mittelsteg rausschneiden und abschleifen • Alle Löcher entgraten • Gewinde M6 ins Profil formen • Gehäuse Mittelteil reinigen und entgraten 7. Griff - Vorbereiten • Aufbohren auf 6,5 mm in der Vorrichtung 8. Unterteil - Vormontieren • Zahnriemenrad mit Achsen vormontieren, nach Aktueller Zeichnung 435.20.001(.) (Achtung alle Schraube mit Loctite 243) • Antriebsrad vormontieren, nach Aktueller Zeichnung 435.20.001(.) (Achtung alle Schraube mit Loctite 243) • Zahnriemenrollen vorbereiten, nach Aktueller Zeichnung 435.20.001(.) • Seitenteil rechts vormontieren, nach Aktueller Zeichnung 435.20.001(.) • Seitenteil links mit Bremsen vormontieren, nach Aktueller Zeichnung 435.20.001(.) (Bei Montage auf das Anschlusskabel achten - nach oben legen) • Bremsen einstellen • Abstandhalter unten vormontieren • Beide Abstandshalter an linkes Seitenteil anschrauben • Baugruppen Seitenteile links/rechts, Zahnräder und Zahnriemen verschrauben • Zahnriemen spannen, Bremsseite auf Endmaß 172,5 mm, andere Seite auf 170,0 mm Einstellen • Klemmschrauben mit Klemmfadensicherung fixieren • Augenschrauben auf beiden Seiten einstecken 9. Gehäuse Mittelteil, Griff, Unterteil - zusammen montieren • Verschrauben ( Achten auf richtige Position ) 10. Schaltern - einbauen • 1 x Notschalter (auf Kerbung achten) • 1 x Ein / Aus Schalter einbauen (auf Position achten) • 2 x induktiven Näherungsschalter anschrauben und mit Kontermutter sichern ( Auf Position achten, bündig) • 2 x Abstandhalter für Abschaltwippe anschrauben ( sind mit Loctite 2701 zu versehen und auf Sauberkeit achten, und mit Aceton entfetten ) • Notschalter und ein / aus Schalter verdrahten, nach Aktueller Zeichnung 435.20.066 5. Auftragsunterlagen - Prüfen 6. Gehäuse Mittelteil - Vorbereiten • Mittelsteg rausschneiden und abschleifen • Alle Löcher entgraten • Gewinde M6 ins Profil formen • Gehäuse Mittelteil reinigen und entgraten 7. Griff - Vorbereiten • Aufbohren auf 6,5 mm in der Vorrichtung 8. Unterteil - Vormontieren • Zahnriemenrad mit Achsen vormontieren, nach Aktueller Zeichnung 435.20.001(.) (Achtung alle Schraube mit Loctite 243) • Antriebsrad vormontieren, nach Aktueller Zeichnung 435.20.001(.) (Achtung alle Schraube mit Loctite 243) • Zahnriemenrollen vorbereiten, nach Aktueller Zeichnung 435.20.001(.) • Seitenteil rechts vormontieren, nach Aktueller Zeichnung 435.20.001(.) • Seitenteil links mit Bremsen vormontieren, nach Aktueller Zeichnung 435.20.001(.) (Bei Montage auf das Anschlusskabel achten - nach oben legen) • Bremsen einstellen • Abstandhalter unten vormontieren • Beide Abstandshalter an linkes Seitenteil anschrauben • Baugruppen Seitenteile links/rechts, Zahnräder und Zahnriemen verschrauben • Zahnriemen spannen, Bremsseite auf Endmaß 172,5 mm, andere Seite auf 170,0 mm Einstellen • Klemmschrauben mit Klemmfadensicherung fixieren • Augenschrauben auf beiden Seiten einstecken 9. Gehäuse Mittelteil, Griff, Unterteil - zusammen montieren • Verschrauben ( Achten auf richtige Position ) 10. Schaltern - einbauen • 1 x Notschalter (auf Kerbung achten) • 1 x Ein / Aus Schalter einbauen (auf Position achten) • 2 x induktiven Näherungsschalter anschrauben und mit Kontermutter sichern ( Auf Position achten, bündig) • 2 x Abstandhalter für Abschaltwippe anschrauben ( sind mit Loctite 2701 zu versehen und auf Sauberkeit achten, und mit Aceton entfetten ) • Notschalter und ein / aus Schalter verdrahten, nach Aktueller Zeichnung 435.20.066 11. Planetengetriebemotor • Die Funktion mit Test Platine vor dem Einbau prüfen. Verdrahten nach Aktueller Zeichnung 435.20.074 (.) 12. Planetengetriebemotor - einbauen • Mit 4 Schrauben ( Anschlusskabel auf Position achten ) 13. Steuerung für Clifter - einbauen • Verdrahten nach Zeichnung 435.20.074 (.) • Einbauen und mit 4 x Senkkopfschrauben befestigen, nach Aktueller Zeichnung 435.20.001(.) ( Auf Steckverbindungen achten ) • Alle Verbindungskabel frei verlegen 14. Lichtleiter - Montierern • 5 x Lichtleiter einbauen und Kleberschild 353 aufkleben 15. Steckverbindung für Akku - anschrauben • Distanzstück anschrauben • Einzelne Stecker zusammen stecken und aufbohren auf 4,1 mm • Stecker auf Distanzstück anschrauben (Position mit Akku Prüfen) und mit Kabel verdrahten, nach Aktueller Zeichnung 435.20.071(.) 16. Zahnräder - montieren nach Aktueller Zeichnung 435.20.001(.) 17. Seitenteil Rechts - vorbereiten • Lüfter Funktion prüfen mit Testplatine. Verdrahten nach Aktueller Zeichnung 435.20.074 (.) • Gewinde M4 im Lüfter schneiden 4 x • Lüfter einbauen mit 4 Schrauben befestigen ( auf Kabel Position achten – oben rechts) • Kleberschild ( 347 ) auf Clifter Seitenteil aufkleben ( auf Sauberkeit achten ) • Drucktaster schwarz montieren 18. Seitenteil Links - vorbereiten • Wippschalter 2 polig mit Kabelbaum verdrahten, nach Aktueller Zeichnung 435.20.065(.) • Blindstopfe schwarz in Seitenteil einstecken. • Kleberschild ( 349 ) auf Clifter Seitenteil aufkleben ( auf Sauberkeit achten ) • Aufkleber Aufwärts und Abwärts aufkleben ( auf Position achten ) • Wippschalter einbauen 19. Seitenteil Rechts - an den Clifter anschrauben • Drucktaster und Lüfter mit Steuerung nach Aktueller Zeichnung 435.20.074(.) verbinden • Akku Stecker mit Steuerung nach Aktueller Zeichnung 435.20.074(.) verbinden ( Achten dass die Kabel nicht im Gehäuse eingeklemmt sind ) • Seitenteil mit 10 Schrauben anschrauben 20. Seitenteil Links - am Clifter anschrauben • Wippschalter mit Steuerung nach Aktueller Zeichnung 435.20.074(.) verbinden • Seitenteil mit 10 Schrauben anschrauben ( Achtung 1 x mit Senkkopfschraube) 21. Aluguss Kufe Rechts - vorbereiten • Messinghülse mit Vorrichtung einpressen • Griff vorbereiten und Aufkleber am Griff aufkleben • Rollen zur Seitenführung montieren • Linearführung anschrauben • Zugbolzen mit Feder, Kugellager und Griff auf Kufe montieren (Funktion Test - Spanntest) 22. Aluguss Kufe Links - vorbereiten • Rollen für Seitenführung montieren • Lagerbolzen montieren und mit Sicherungsring sichern • Kugellager auf Lagerbolzen montieren und mit Sicherungsring sichern • Linearführung anschrauben 23. Exzenter - vormontieren • Griffstange mit Exzenter lang verschrauben (Schraube M6 x 30) und mit Loctite 243 versehen • Achsen Vorspannung anschrauben 24. Die Kufen und Exzenter- am Clifter montieren, nach Aktueller Zeichnung 435.20.001(.) • Exzenter montieren und fetten • Linearführung einfetten und Kufe links an Clifter montieren • Feder und Sondersicherungsmutter anschrauben,( Einstellmaß 7,15 mm ) • Linearführung einfetten und Kufe rechts an Clifter montieren • Feder und Sondersicherungsmutter anschrauben,( Einstellmaß 7,15 mm ) • Funktionstest 25. Seriennummer - vergeben • Laufende Nummer mit Stempel einschlagen 26. Abschaltblech unten - montieren • Anschlag Näherungsschalter anschrauben • Kleberschild Nr. 351 aufkleben • Feder in Position bringen • Abschaltblech unten an Clifter anschrauben ( Auf die Feder Positionierung achten ) • Federung prüfen mit Funktionstest 27. Abschaltblech oben - montieren • Anschlag Näherungsschalter anschrauben • Kleberschild Nr. 351 aufkleben • Feder in Position bringen • Abschaltblech oben am Clifter anschrauben ( Auf die Federpositionierung achten ) • Federung prüfen mit Funktionstest 28. Aluminiumkoffer für Clifter - nach Stückliste vorbereiten • Kleberschilder mit Seriennummer aufkleben ( 1 x Koffer,2 x Akku xxxxxx/1,xxxxxx/2) • Mont/Bedienungsanleitung MA59854 DE mit Seriennummer und Baujahr stempeln 29. Erstabnahme Clifter - prüfen • Clifter in der Vorrichtung festschrauben • Anschließen und Prüfung durchführen nach 4.2-FB-09 • Alle Werte dokumentieren in 4.2-FB-09 • Clifter in Aluminiumkoffer einpacken und vorbereiten für Endprüfung 30. Endprüfung • Endabnahmeprüfung durchführen nach 4.2-PA-27 durch Befähige Person WZB / QS • Alle Werte dokumentieren in 4.2-FB-09 • In Service Heft mit Datum und Unterschrift abzeichnen. 31. Verpacken • Nach der Endprüfung Clifter in Aluminiumkoffer verpacken. • Aluminiumkoffer in Karton einpacken (nicht zu kleben), auf Palette stellen und mit vorgesehene Etiketten kennzeichnen. 32. Auftrag rückmelden |
| Freigabe: | |||
| Erstellt: | Freigegeben | ||
| Name: Freigabe offen | Name: Freigabe offen | ||
| Datum: | Datum: | ||
